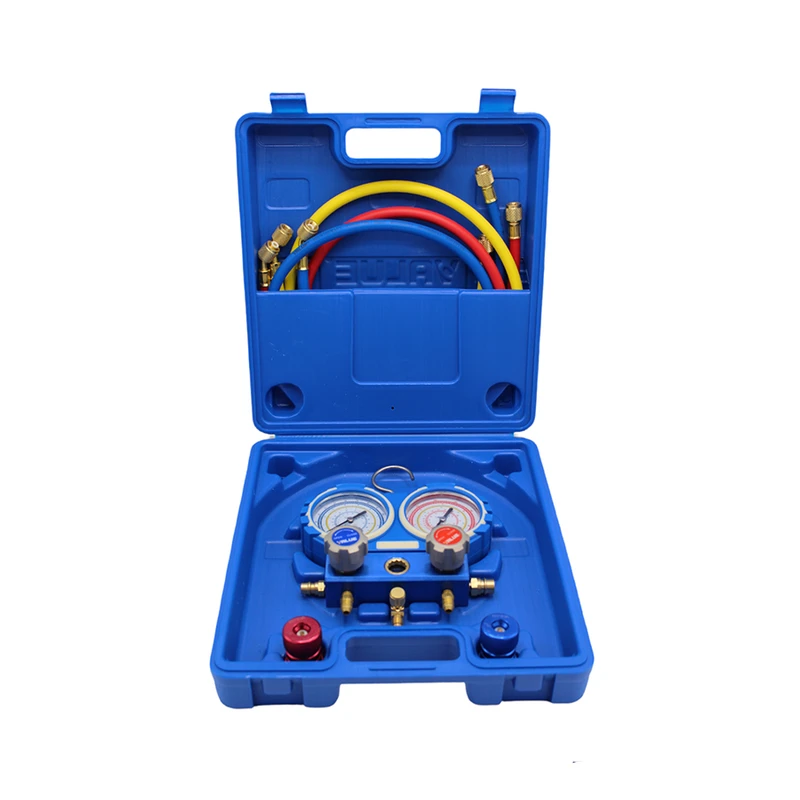

گیج فشار ولیو مدل VMG-۲-R۱۳۴a-B

مشخصات

ابعاد

۳۵x۳۱x۱۰ سانتی‌متر

وزن

۱۰۰۰ گرم

سایر توضیحات

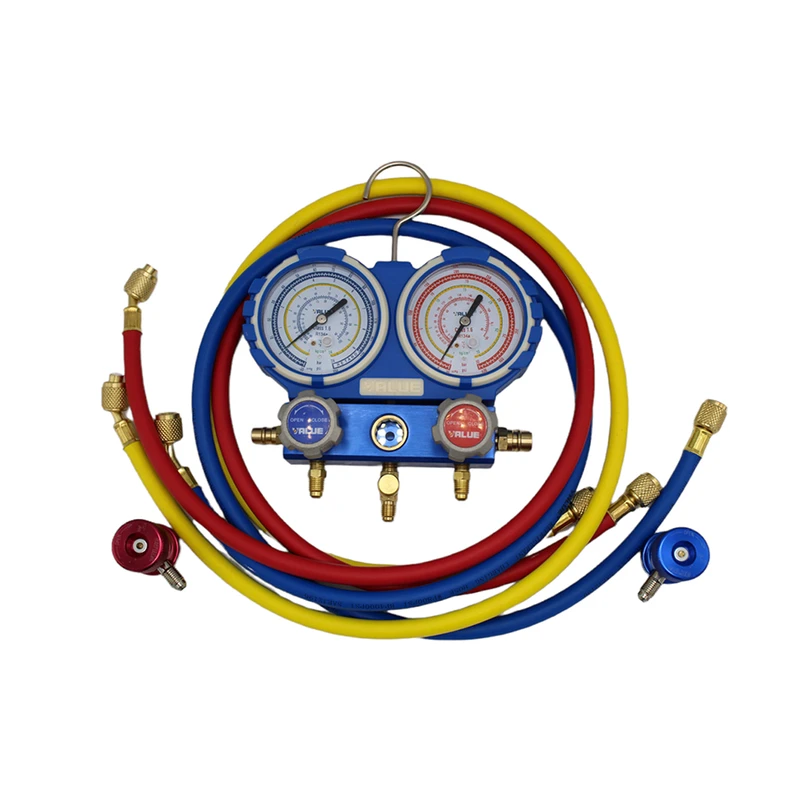

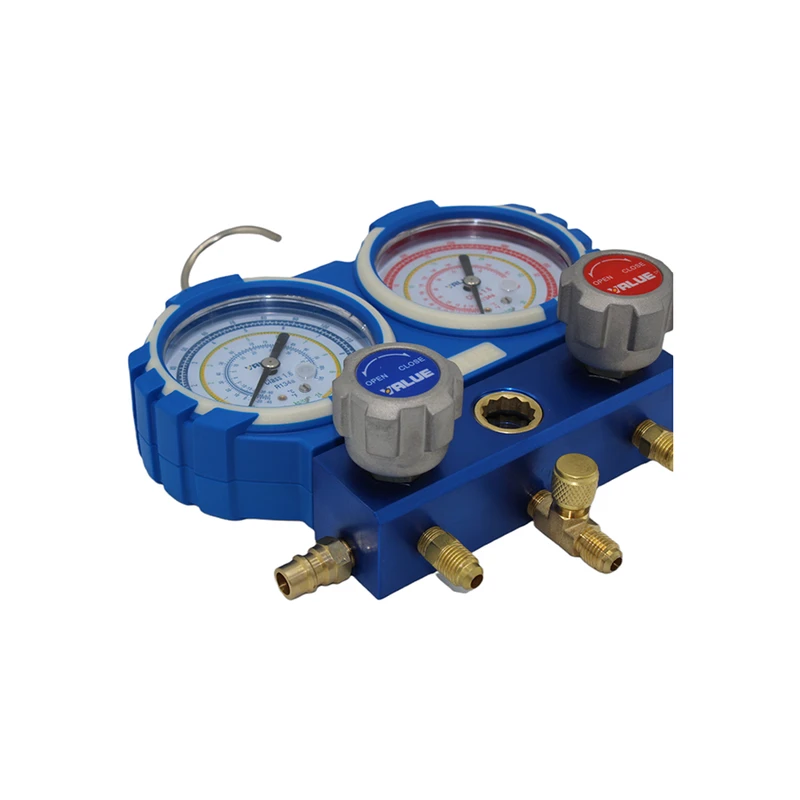

فشار ضعیف شیر دستی، شیلنگ و فشار‌نمای سمت چپ که به رنگ آبی می‌باشند، قسمت فشار کم منیفولد را تشکیل می‌دهند. این بخش مربوط به بخش فشار ضعیف و یا مرکب است که دارای دو نوع درجه می‌باشد. درجه بالای صفر که تا ۳۵۰psi تقسیم بندی شده است و برای شارژ ماده سرمازا بکار گرفته می‌شود؛ همچنین به قسمت فشار کم سیکل تبرید نیز متصل می‌شوند. درجه دوم، فشار زیر صفر است که هنگام ایجاد وکیوم و هواگیری از سیستم بکار می‌رود و ۳۰-~۰ اینچ جیوه درجه‌بندی شده است. فشار قوی شیر دستی،‌ شیلنگ و فشار نمای سمت راست که به رنگ قرمز می‌باشند، قسمت فشار زیاد منیفولد را تشکیل می‌دهند. اجزاء قید شده به قسمت فشار قوی سیکل تبرید متصل می‌شوند. این اجزاء زمانی بکار گرفته می‌شوند که فشار بالای ۴۰۰psi مورد نیاز باشد؛ بخصوص برای فشار زدن به سیستم و یا تست فشار کمپرسور. دیگر اجزاء شیلنگ وسط که با رنگ زرد شناخته می‌شود، به خط شارژ کپسول مبرد، پمپ وکیوم و یا ظرف روغن متصل می‌گردد.
